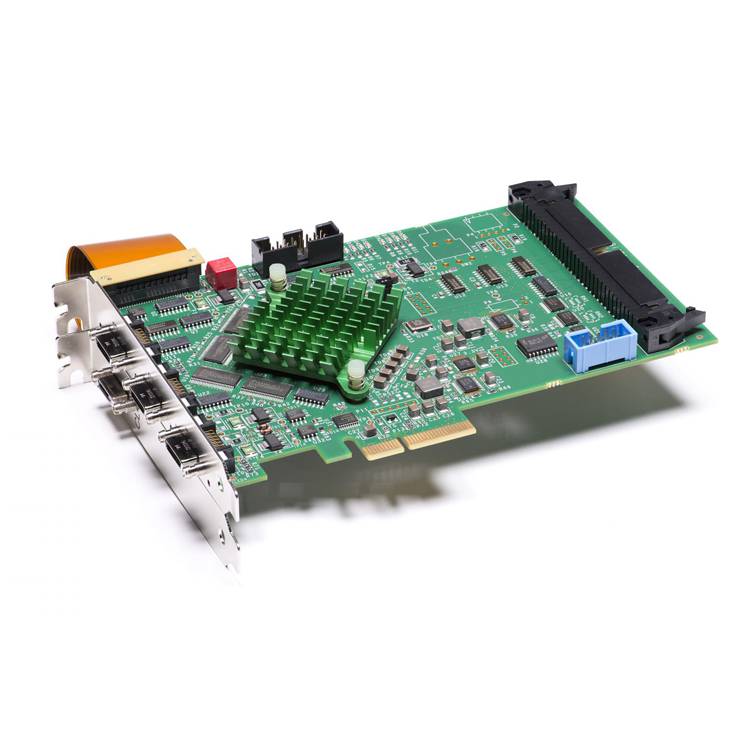

Camera link图像采集卡Axion xB系列数据采集卡Base Camera link接口
|
型号 |
描述 |
|
Axion xB |
支持单个 Base CL 相机 |
|
支持 Power over Camera link (PoCL) |
|
|
CL 和 I/O 连接器在一个支架上（只需要一个插槽） |
|
|
MDR Camera link 连接器 |
|
|
Axion 2xB |
支持两台 Base CL 相机 |
|
支持两台摄像机的 Power over Camera link (PoCL) |
|
|
MDR Camera link 连接器 |
|
|
Axion 2xB 在 Windows 中显示为两个独立的图像采集卡 |
|
|
Axion 4xB |
***多支持四台 Base CL 相机 |
|
为所有相机提供Power over Camera link (PoCL) |
|
|
SDR Camera link 连接器 |
|
|
Axion 4xB 在 Windows 中显示为四个独立的图像采集卡 |
产品规格：
· Base Camera link 接口
· 支持所有 Camera link Tap 格式
· 支持 PoCL 和非 PoCL 相机
· 提供安全电源——***保护所有 CL 电源线，防止故障
· 与非 PoCL 摄像机和电缆完全反向兼容
· 半高 x4 PCI Express 板卡
· 85 MHz 下采集多达 24 bit
· 每个相机有独立 I/O
· 所有相机都可以独立或同步
· StreamSync 技术，意味着即使使用***快的相机，也不需要板载内存
· DMA 数据速率高达 1.8 GB/S
· 可提供高达 32K pixels x 16M lines的图像
· 没有帧速率限制（测试超过 250K FPS）
· 用于外部控制采集的触发器和编码器
· 适用于复杂应用的复杂触发模式
· 通过连接线扫描相机实现图像采集、触发控制及图像尺寸设置
· 正交编码器支持，包括复杂的触发方案
· 编码器分频器/倍频器
· 两个通用的板载定时发生器（曝光控制、频闪、螺线管等）
· 符合 RoHS标准
